مقدمه
فلنج یکی از اجزای کلیدی در صنایع نفت، گاز، پتروشیمی، نیروگاه و تأسیسات صنعتی است که وظیفهی اتصال بین لولهها، شیرآلات و تجهیزات را بر عهده دارد. برای دستیابی به آببندی دقیق و تحمل فشارهای بالا، سطح تماس فلنج باید با دقت بالا ماشینکاری شود. فرآیند ماشینکاری فلنج شامل تراشکاری، فرزکاری، سوراخکاری و پرداخت سطوح آببندی است که دقت، ابزار مناسب و رعایت استانداردها در آن نقش تعیینکننده دارند.
تعریف فلنج و اهمیت ماشینکاری آن
فلنج قطعهای است دایرهایشکل که دارای سوراخهایی برای پیچ و مهره بوده و به لوله یا تجهیزات صنعتی متصل میشود. کیفیت سطح تماس فلنج مستقیماً بر عملکرد آببندی و ایمنی سیستم تأثیر دارد. هرگونه ناهمواری یا خطای ابعادی در سطح فلنج میتواند منجر به نشتی و کاهش عمر مفید تجهیزات شود. به همین دلیل، ماشینکاری دقیق فلنجها اهمیت بالایی در تولید قطعات صنعتی دارد.
انواع فلنج از نظر ساخت و کاربرد
فلنجها بر اساس نحوهی اتصال و ساخت، به چند نوع اصلی تقسیم میشوند:
-
فلنج گردندار جوشی (Welding Neck Flange) – مناسب برای فشار و دمای بالا.
-
فلنج اسلیپآن (Slip-on Flange) – برای کاربردهای عمومی و فشار متوسط.
-
فلنج کور (Blind Flange) – جهت مسدود کردن انتهای خطوط لوله.
-
فلنج دندهای (Threaded Flange) – برای اتصالات بدون جوش.
-
فلنج لپجوینت (Lap Joint Flange) – برای کاربردهایی که نیاز به جداسازی مکرر دارند.
-
فلنج جوشی سوکتی (Socket Weld Flange) – برای لولههای قطر کوچک و فشار بالا.
هر نوع فلنج بسته به جنس و کاربرد، نیازمند روش خاصی از ماشینکاری است تا سطح آببندی و انطباق با استانداردهای بینالمللی تضمین شود.
فرآیند ماشینکاری فلنج
ماشینکاری فلنج معمولاً در چند مرحله انجام میشود:
1. آمادهسازی قطعه خام
در این مرحله، فلز خام (معمولاً فولاد کربنی، استنلس استیل یا آلیاژی) به شکل دایرهای برش داده میشود. سپس قطعه روی دستگاه تراش یا CNC نصب میگردد. دقت در تنظیم مرکز و تراز قطعه اهمیت زیادی دارد.
2. تراشکاری سطح خارجی و داخلی
در این مرحله قطر خارجی، سوراخ مرکزی و سطح اتصال تراش میشوند. ابزارهای تراش باید متناسب با سختی جنس انتخاب شوند. برای فولادهای سخت از الماسه کاربیدی یا سرامیکی استفاده میشود.
3. ایجاد پخ و انحنا
لبههای فلنج معمولاً دارای پخهایی برای جوشکاری یا نصب دقیقتر هستند. این پخها با زاویههای استاندارد (معمولاً ۳۷٫۵ تا ۴۵ درجه) ماشینکاری میشوند.
4. سوراخکاری و پرداخت نهایی
سوراخهای پیچ طبق الگوی استاندارد ASME B16.5 یا DIN 2632 با دقت بالا ایجاد میشوند. سپس سطح آببندی (Face) پرداخت میشود تا زبری آن مطابق استاندارد (معمولاً بین 3.2 تا 6.3 میکرومتر Ra) باشد.

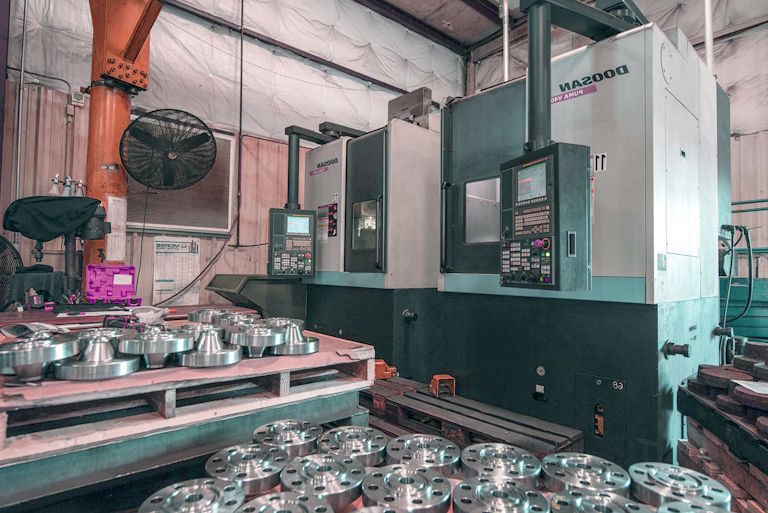

دستگاهها و تجهیزات مورد استفاده
ماشینکاری فلنجها با استفاده از تجهیزات زیر انجام میشود:
-
دستگاه تراش (Lathe): برای عملیات اولیه و پرداخت سطحی.
-
دستگاه فرز CNC: جهت ایجاد شیارها، حفرهها و سطوح خاص.
-
ماشین سوراخکاری شعاعی: برای ایجاد سوراخهای پیچ و رزوه.
-
ماشین پرداخت سطحی: برای دستیابی به زبری استاندارد سطح آببندی.
-
گیجهای اندازهگیری دقیق: شامل کولیس دیجیتال، میکرومتر و اندیکاتورهای ساعتی برای کنترل ابعاد.
تلرانسها و استانداردهای ماشینکاری فلنج
تلرانسها و دقت ابعادی فلنج باید بر اساس استانداردهایی مانند ASME B16.5، MSS SP-44 یا DIN EN 1092-1 رعایت شوند. تلرانس قطر، ضخامت و الگوی سوراخها باید در محدودههای مشخص باشد. برای مثال، تلرانس قطر خارجی فلنج در سایزهای کوچک معمولاً ±0.25 میلیمتر و در سایزهای بزرگ ±0.5 میلیمتر است.
کنترل کیفیت در ماشینکاری فلنج
کنترل کیفیت شامل بازرسی چشمی، اندازهگیری دقیق و آزمایشهای غیرمخرب است. مواردی که بررسی میشوند عبارتاند از:
-
یکنواختی سطح آببندی
-
انطباق الگوی سوراخها با نقشه
-
بررسی تابیدگی یا انحراف از محور
-
تست سختی سطح
-
بررسی ترکهای سطحی با مایع نافذ (PT)
استفاده از تجهیزات کالیبرهشده و ثبت نتایج در گزارش بازرسی بخش مهمی از فرآیند کنترل کیفیت است.
جنس فلنج و تأثیر آن بر ماشینکاری
نوع جنس فلنج تأثیر زیادی بر سرعت و روش ماشینکاری دارد:
-
فولاد کربنی: ماشینکاری آسان و متداول در صنایع.
-
استنلس استیل (304، 316): نیاز به سرعت پایینتر و خنککاری مؤثر.
-
فولاد آلیاژی و دوبلکس: مقاومت بالا، اما سختی ماشینکاری بیشتر.
-
آلومینیوم و برنز: برای کاربردهای خاص و وزن پایین.
در انتخاب ابزار، باید سختی ماده و نقطه ذوب آن در نظر گرفته شود تا عمر ابزار افزایش یابد.
نکات فنی مهم در ماشینکاری فلنج
-
سرعت برش مناسب: انتخاب نادرست سرعت برش موجب سایش سریع ابزار میشود.
-
استفاده از مایع خنککننده: برای جلوگیری از افزایش دما و تغییر ابعاد.
-
برنامهریزی CNC دقیق: جهت تضمین تکرارپذیری در تولید انبوه.
-
کالیبراسیون منظم تجهیزات: برای حفظ دقت ماشینکاری.
-
بررسی زبری سطح: طبق الزامات استانداردهای آببندی.
کاربرد فلنجهای ماشینکاریشده
فلنجهای دقیق در بسیاری از صنایع مورد استفادهاند:
-
صنایع نفت، گاز و پتروشیمی
-
نیروگاهها و سیستمهای بخار
-
تأسیسات صنعتی و خطوط انتقال
-
صنایع غذایی و دارویی (فلنجهای استیل بهداشتی)
-
سیستمهای فشار بالا و دمای بالا
کیفیت ماشینکاری در این صنایع مستقیماً با ایمنی و کارایی سیستم مرتبط است.
روندهای جدید در ماشینکاری فلنج
تحولات جدید در صنعت ماشینکاری باعث بهبود کیفیت و بهرهوری شدهاند. از جمله:
-
استفاده از ماشینهای CNC پنجمحوره برای افزایش دقت.
-
بهرهگیری از نرمافزارهای CAD/CAM جهت طراحی دقیقتر.
-
استفاده از ابزارهای پوششدار (TiN, TiAlN) برای افزایش طول عمر ابزار.
-
اتوماسیون و رباتیک در خطوط تولید انبوه.
-
پایش آنلاین فرآیند با سنسورهای دما و ارتعاش برای کنترل کیفیت لحظهای.
نکات ایمنی در ماشینکاری فلنج
ایمنی اپراتور در ماشینکاری فلنج اهمیت بالایی دارد. رعایت موارد زیر الزامی است:
-
استفاده از عینک و دستکش ایمنی.
-
اطمینان از محکم بودن قطعه روی سهنظام.
-
جلوگیری از تماس دست با قطعه در حال دوران.
-
کنترل جهت چرخش و توقف کامل قبل از اندازهگیری.
-
استفاده از سیستم تهویه برای حذف ذرات فلزی معلق.
جمعبندی
ماشینکاری فلنج فرآیندی دقیق و حیاتی در تولید تجهیزات صنعتی است. کیفیت سطح، تلرانسهای ابعادی و رعایت استانداردها عوامل کلیدی در عملکرد مناسب فلنجها هستند. استفاده از ماشینهای CNC، ابزار مناسب، و کنترل کیفیت دقیق میتواند منجر به تولید فلنجهایی با دوام، ایمن و مطابق با نیاز صنایع مختلف شود. با توجه به پیشرفت فناوری، گرایش به سمت اتوماسیون و دقت بالاتر در ماشینکاری فلنجها رو به افزایش است.
